Marke: NI

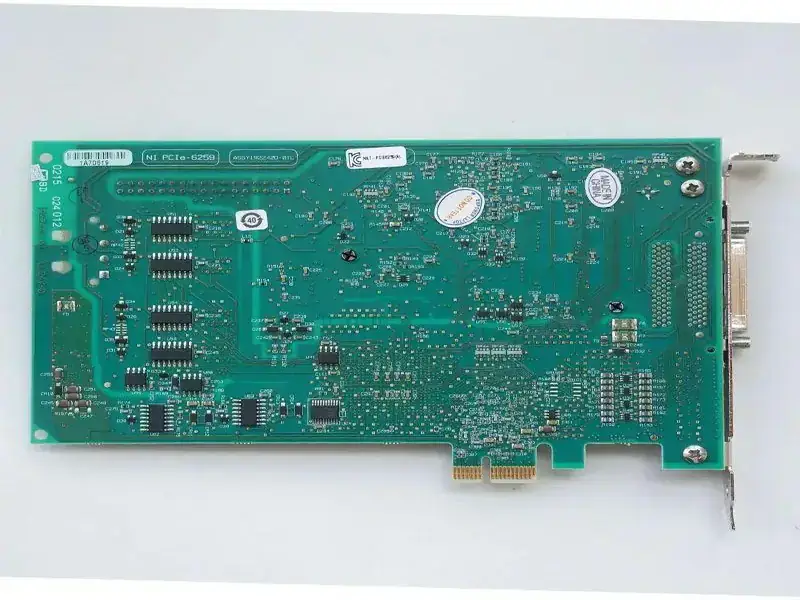

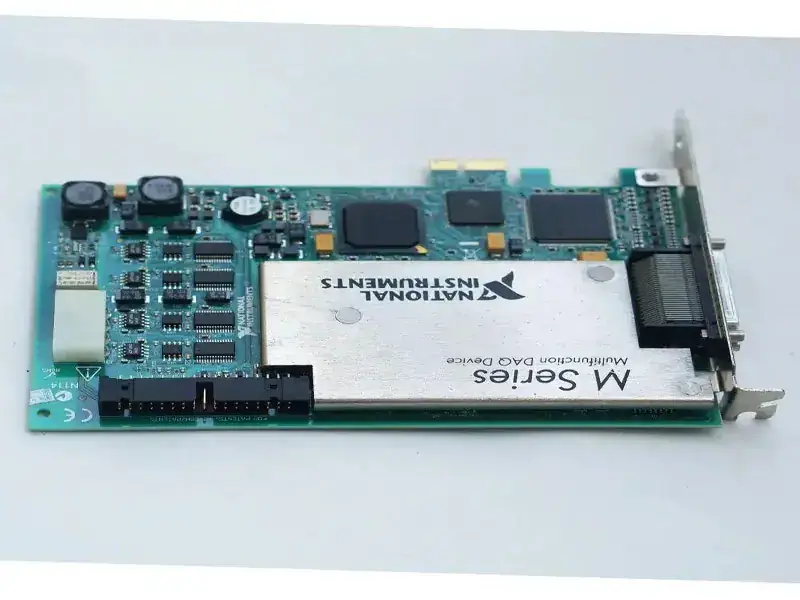

Modell:PCIe-6259
Anzahl der Kanäle: 16 differenziell oder 32 single-ended
ADC-Auflösung: 16 Bit
DNL: Keine fehlenden Codes garantiert
Abtastrate
Maximal bei einem Kanal: 1.25 MS/s
Maximal bei mehreren Kanälen (aggregiert): 1.00 MS/s
Minimum: Kein Minimum
Zeitauflösung: 50 ns
Zeitgenauigkeit: 50 ppm der Abtastrate
Eingangskopplung: DC
Eingangsbereich: ±0.1 V, ±0.2 V, ±0.5 V, ±1 V, ±2 V, ±5 V,±10 V
Maximale Arbeitsspannung für analoge Eingänge (Signal + Gleichtakt): ±11 V gegen AI GND
CMRR (DC bis 60 Hz): 100 dB
Eingangsimpedanz (Gerät ein)
AI+ gegen AI GND >10 GΩ parallel zu 100 pF
AI- gegen AI GND >10 GΩ parallel zu 100 pF
Eingangsimpedanz (Gerät aus)
AI+ gegen AI GND 820 Ω
AI- gegen AI GND 820 Ω
Eingangsimpedanz
Übersprechen (bei 100 kHz)
Benachbarte Kanäle -75 dB
Nicht benachbarte Kanäle -95 dB
Kleinsignalbandbreite (-3 dB): 1.7 MHz
Eingangs-FIFO-Größe: 4,095 Samples
Scan-Listen-Speicher: 4,095 Einträge
Datenübertragungen
PCI/PCI Express/PXI/PXI Express: DMA (Scatter-Gather), Interrupts,
programmierte E/A
USB: USB Signal Stream, programmierte E/A
Überspannungsschutz für alle analogen Eingangs- und Sense-Kanäle
Gerät ein ±25 V für bis zu vier AI-Pins
Gerät aus ±15 V für bis zu vier AI-Pins
Eingangsstrom bei Überspannungsbedingung: ±20 mA maximal pro AI-Pin
