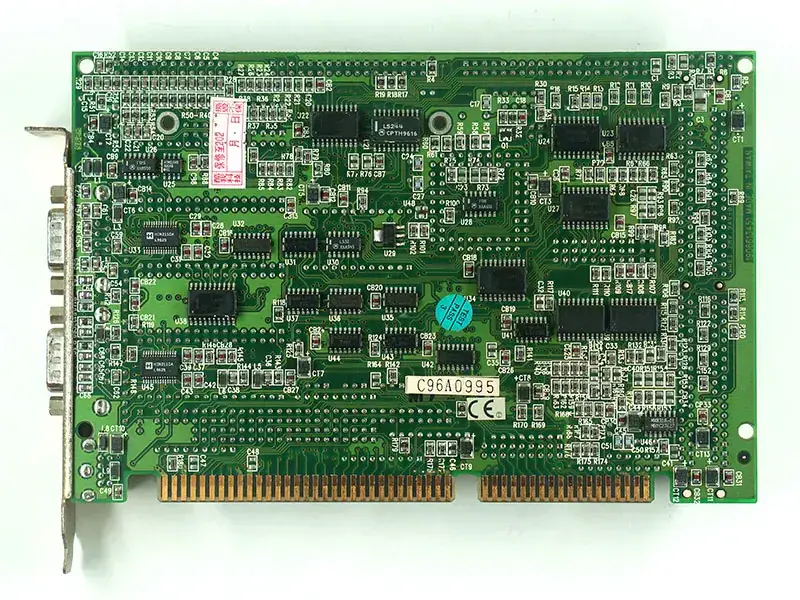

Advantech PCA-6134P Hauptplatine

Bus-Schnittstelle: ISA (PC/AT)-Bus
Bus-Geschwindigkeit: 8 MHz
Chipsatz: ALI M1217
CPU: 40MHz 80386SX/80486SLC/80486SLC2
Datenbus: 16 Bit
DMA-Kanäle: 7
Erweiterter bidirektionaler Parallelport: Konfigurierbar als LPT1, LPT2,LPT3 oder deaktiviert. Standard-DB-25-Buchse vorhanden
Floppy-Disk-Laufwerkschnittstelle: Unterstützt bis zu zwei Floppy-Disk-Laufwerke, 5.25” (360 KB und 1.2 MB) und/oder 3.5” (720 KB und 1.44 MB). BIOS aktiviert/deaktiviert
Interrupt-Level: 15
Tastaturanschlüsse: Ein 6-poliger Mini-DIN-Tastaturanschluss befindet sich auf der Montagehalterung für einfachen Zugriff. Ein externer Tastaturadapter ist enthalten. Ein On-Board-Tastatur-Stiftleistenanschluss ist ebenfalls verfügbar
Max. Leistungsbedarf: + 5 V @ 2 A
Betriebstemperatur: 32 bis 140oF (0 bis 60oC)
PC/104-Anschluss: Ein PC/104-Anschluss für Industriestandard-PC/104-Module wie z. B. ein
Versorgungsspannung: +5 V (4.75 V bis 5.25 V)
Verarbeitungsfähigkeit: 32 Bit
RAM-Speicher: 1 MB bis 16 MB, verwendet 256Kx36, 1Mx36 oder 4Mx36 72-polige SIMMs mit Zugriffszeit von 80
Echtzeituhr/Kalender: Verwendet DS-12887 RTC-Chip und Quarzoszillator, betrieben mit einer Lithium
Serielle Anschlüsse: Ein serieller RS-232-Anschluss, ein serieller RS-232/422/485-Anschluss. Anschlüsse können einzeln als COM1, COM2 oder deaktiviert konfiguriert werden
Shadow-RAM-Speicher: Unterstützung für System- und Video-BIOS von bis zu 256 KB in 32-KB-Blöcken
Größe: 7.3″ (L) x 4.8″ (B) (185 mm x 122 mm)
Watchdog-Timer: Software-programmierbar EIN/AUS. Das Time-out-Intervall ist programmierbar
Gewicht: 1.1 lbs (0.5 kg)
