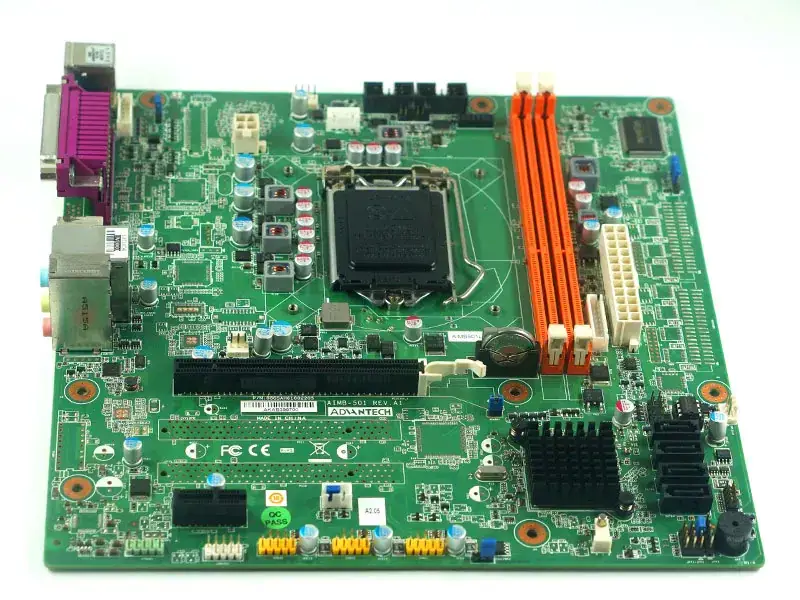

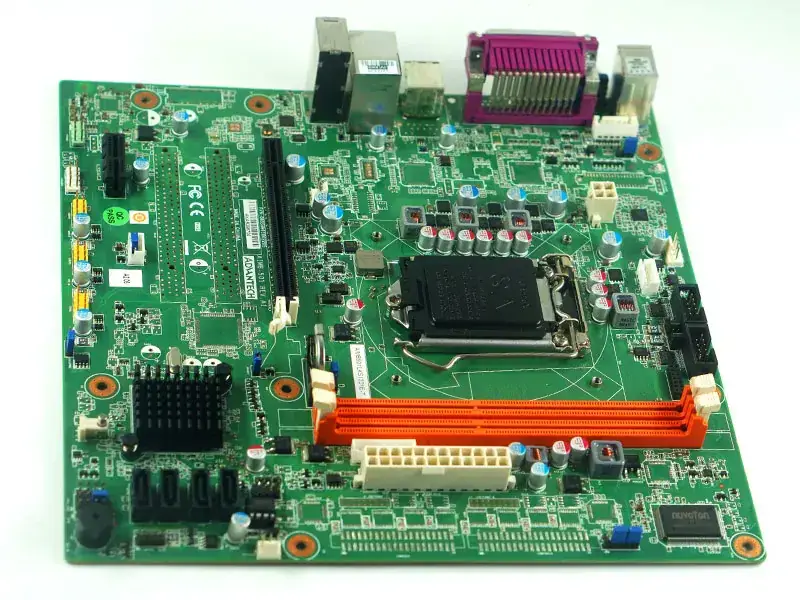

Advantech AIMB-501L-KSA1E 主機板

規格

類型： 嵌入式工業主機板
品牌名稱： 研華
型號： AIMB-501L-KSA1E
產地： 中國臺灣
類型： 嵌入式工業主機板
品牌名稱： 研華
型號： AIMB-501L-KSA1E
產地： 中國臺灣
控制器：Intel HD Graphics
DDI (HDMI/DVI/DisplayPort)：DVI: 1920 x 1200 @ 60Hz (選購)
圖形引擎： 支援 DirectX 10.1 和 OpenGL 3.0
顯示卡記憶體：安裝 2GB 以上系統記憶體時，最大共用記憶體為 1GB
VGA：高達 2048 x 1563 @ 60Hz
外型規格：微型 ATX
COM 連接埠：2 ( 1 x RS232、1 x RS232/ 422/ 485)
GPIO：8 位元 GPIO
鍵盤：1
LPT: 1
智慧風扇：3
TPM：選購
USB2.0: 10
ECC 支援：無
最大。容量：16 GB
記憶體插槽：2 x 240 針 DIMM
記憶體技術：DDR3 1066/1333 MHz
處理器 BIOS：AMI EFI 64Mbit
晶片組 Intel H61 PCH
核心數量： 2 / 4
處理器： Intel i7-2600 / i5-2400 / i3-2120 / Pentium G850 / Celeron G540
CPU TDP: 95w/ 65w
頻率： 2.5 GHz ~ 3.4 GHz
L3 快取記憶體： 2 ~ 8MB
SATA： 4 x SATAII (最大資料傳輸速率 300 MB/s)
作業系統 Linux： 是
作業系統 Microsoft Windows：是
作業系統 SUSIAccess： 是
鋰電池 3 V / 200 mAh
連接器： ATX24P
功耗（滿載）： 1.72A @ 5V / 1.02A @ 3.3V / 5.61A @ 12V / 0.27A @ 5Vsb / 0.16A @ -12V
功耗（閒置）： 1.39A @ 5V / 0.96A @ 3.3V / 0.63A @ 12V / 0.16A @ 5Vsb / 0.15A @ -12V
電源類型： ATX
乙太網路連接器： RJ45 x 1
乙太網路控制器： GbE1: RTL8111-VL
乙太網路速度： 10/ 100/ 1000 Mbps
音訊介面：HD 音訊
音訊 CODEC：Realtek ALC892、高解析度音訊 (HD)
音訊連接器：2（有線輸入、有線輸出、麥克風輸入）
WatchDog 計時器：是
PCI Express x 1： 1
PCI Express x 16：1
尺寸 (公釐)：244 x 244 公釐
重量：1.2 公斤 (2.64 磅)，總包裝重量
