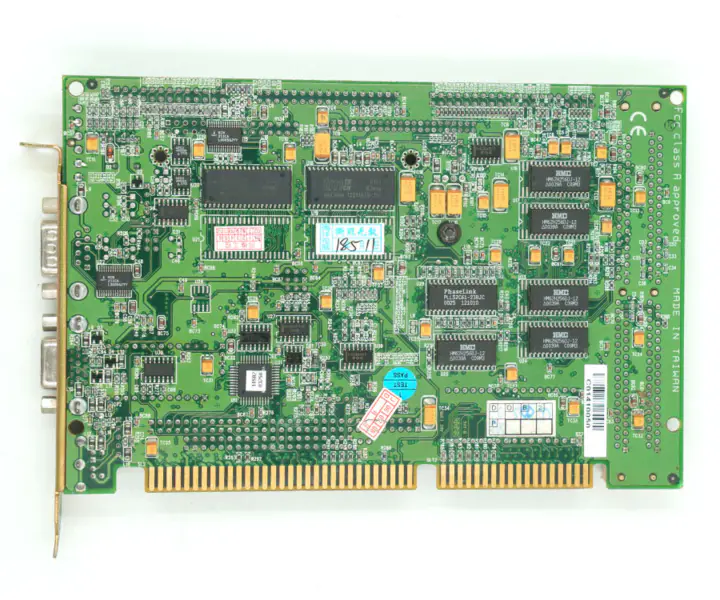

Aaeon SBC-456/456E Hauptplatine

Motherboard-Spezifikation

CPU: AMD 486DX5-133
CPU-Typ: Onboard SQFP
Bus-Schnittstelle: ISA-Bus
BIOS: AWARD 128KB FLASH BIOS
Chipsatz: ALi M1487/1489
I/O-Chipsatz: Zwei ITE IT8661F, vollständig 16-bit I/O-decodiert
L2-Cache: Onboard 128KB L2-Cache, und kann werkseitig auf 512KB aufgerüstet werden
Speicher: Onboard 4/8M (Standard) EDO RAM (Bank 0) und ein 72-pin SIMM-Sockel unterstützt bis zu 128Mbytes Fast Page oder EDO DRAM
Enhanced IDE: Unterstützt zwei IDE-Geräte und Bus-Master-Modus mit
Datenübertragungsrate 16.7 MB/sec (ein Kanal für CFD reserviert)
FDD-Schnittstelle: Unterstützt zwei Diskettenlaufwerke, 5.25″ (360 KB und 1.2
MB) und/oder 3.5″ (720KB, 1.44MB und 2.88MB)
Parallelport: Ein bidirektionaler Parallelport, der SPP, ECP,
und EPP-Modi unterstützt
Serieller Port: Drei serielle RS-232-Ports und ein serieller RS-232/422/485-Port. Die Ports können als COM1, COM2, COM3, COM4 konfiguriert oder einzeln deaktiviert werden.
(16C550-äquivalent)
KB/PS2-Mausanschluss: 6-pin mini-DIN-Anschluss unterstützt PC/AT
Tastatur und PS/2-Maus. Zusätzlicher 5-pin Header unterstützt PC/AT
Tastatur für IPC-Anwendungen
Echtzeituhr Benchmark oder Äquivalente, mit Lithiumbatterie
für Datenhaltung
Watchdog-Timer: Kann einen System-Reset, IRQ15 oder NMI generieren. Software
wählbares Time-out-Intervall (2 sec. ~128 min., 1 sec./Schritt)
DMA: 7 DMA-Kanäle (8237-äquivalent)
Interrupt: 15 Interrupt-Level (8259-äquivalent)
Power-Management: I/O-Peripheriegeräte unterstützen Energiespar- und
Doze-/Standby-/Suspend-Modi. APM 1.1-konform
